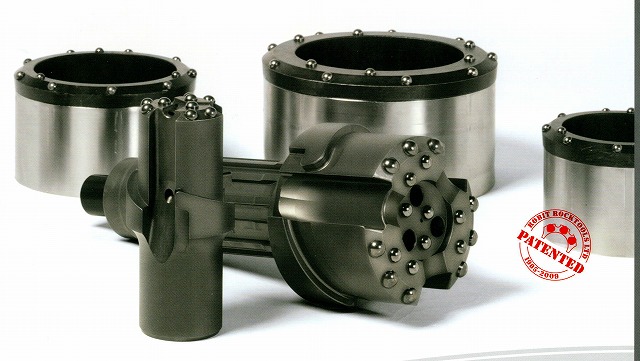

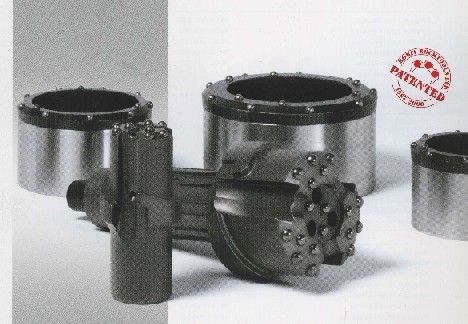

リングビットシリーズパフィオ

リングビットシリーズパフィオ

DTH-RoX+

　

品名	ケーシング外径(mm)	ケーシング最大肉厚(mm)	リングビット内径（mm）	リングビット外径（mm）	パイロットビット外径（mm）	ハンマーサイズ
DTH-RoX+ 114,3/5	114,3	5	91	128	102	3"
DTH-RoX+ 114,3/10	114,3	10	78	124	92,5	3"
DTH-RoX+ 139,7/5,6	139,7	5,6	116	154	127,5	4"
DTH-RoX+ 139,7/10	139,7	10	94	150	117,5	4"
DTH-RoX+ 168,3/6	168,3	6	142	182,3	155	5"
DTH-RoX+ 168,3/12,7	168,3	12,7	121	178	140	5"
DTH-RoX+ 193,7/6	193,7	6	167	212	180	6"
DTH-RoX+ 193,7/12,7	193,7	12,7	148	203	167	6"
DTH-RoX+ 219,1/6	219,1	6	186	234	205	6"
DTH-RoX+ 219/12,7	219	12,7	167	234	191	6"
DTH-RoX+ 273/8	273	8	232	292	255	8"
DTH-RoX+ 273/12,7	273	12,7	219	292	246	8"
DTH-RoX+ 323,9/8	323,9	8	281	343	306	8"
DTH-RoX+ 323,9/12,7	323,9	12,7	270	342	297	8-10"
DTH-RoX+ 406,4/12,7	406,4	12,7	328	419	374	10-12"
DTH-RoX+ 508,0/15	508	15	414	526	472	12-15"
DTH-RoX MU 609,6/15	609,6	15	513	637	570	18"

Heavy duty rings

　

品名	ケーシング外径(mm)	ケーシング最大肉厚(mm)	リングビット内径（mm）	リングビット外径（mm）	パイロットビット外径（mm）	ハンマーサイズ
DtH RoX+HD 139,7/5,6	139,7	5,6	116	155		4"
DtH RoX+HD 168,3/6	168,3	6	142	185,5		5"

multi use

　

品名	ケーシング外径(mm)	ケーシング最大肉厚(mm)	リングビット内径（mm）	リングビット外径（mm）	パイロットビット外径（mm）	ハンマーサイズ
DTH-RoX MU 114,3/10	114,3	10	78	122	92,5	3"
DTH-RoX MU 139,7/10	139,7	10	104	147	117,5	4"
DTH-RoX MU 152,4/10	152,4	10	115,8	159,5	130,6	4"
DTH-RoX MU 168,3/10	168,3	10	129	178	146	5"
DTH-RoX MU 177,8/10	177,8	10	142	191	155	5"
DTH-RoX MU 193,7/10	193,7	10	154	204	172	6"
DTH-RoX MU 219,1/10	219,1	10	172	229	196	6"
DTH-RoX MU 273,0/12,7	273	12,7	211	286	243	8"
DTH-RoX MU 329,9/12,7	323,9	12,7	257	338	293	8"
DTH-RoX MU 406,4/12,7	406,4	12,7	328	423	374	10-12"
DTH-RoX MU 508,0/15	508	15	414	292	255	8"
DTH-RoX+ 273/12,7	273	12,7	219	292	246	8"
DTH-RoX+ 323,9/8	323,9	8	281	343	306	8"
DTH-RoX+ 323,9/12,7	323,9	12,7	270	342	297	8-10"
DTH-RoX+ 406,4/12,7	406,4	12,7	328	419	374	10-12"
DTH-RoX+ 508,0/15	508	15	414	521	472	12-15"
DTH-RoX+ 609,6/15	609,6	15	513	622	570	18"

お問い合せは、こちら テクノドリル株式会社まで・・・
